对于大模型绘制UML图的调研
在2024年年底，我简单考察了市面上一些大模型对UML图绘制的能力。
提示词
提示词都是一样的：画一个应用程序调用第三方支付接口的流程图
调研的大模型
般若
这是时序图吧？我要的是流程图啊。不过般若能直接浏览，这挺好的。
mermaid
sequenceDiagram
participant 用户
participant 应用程序
participant 第三方支付接口
用户->>应用程序: 发起支付请求
应用程序->>第三方支付接口: 调用支付接口
第三方支付接口-->>应用程序: 返回支付页面URL
应用程序->>用户: 跳转到支付页面
用户->>第三方支付接口: 在支付页面完成支付
第三方支付接口-->>应用程序: 支付结果通知
应用程序->>用户: 显示支付结果豆包
比较符合，不过缺点就是不能预览。
mermaid
graph TD;
A[用户在应用程序中发起支付请求] --> B[应用程序将支付请求信息发送给第三方支付接口];
B --> C[第三方支付接口验证请求信息合法性];
C -->|信息合法| D[第三方支付平台生成支付订单并跳转至支付页面（如收银台页面）];
D --> E[用户在支付页面选择支付方式（如银行卡、微信支付、支付宝支付等）];
E --> F[用户完成支付操作（输入密码、指纹验证等）];
F --> G[第三方支付平台将支付请求发送给相应支付渠道（如银行、微信支付服务器、支付宝服务器等）];
G --> H[支付渠道处理支付请求并进行资金结算等操作];
H --> I[支付渠道将支付结果反馈给第三方支付平台];
I --> J[第三方支付平台将支付结果更新到订单状态并通知应用程序];
J --> K[应用程序根据支付结果更新界面展示给用户（如显示支付成功或失败信息）];
C -->|信息不合法| L[第三方支付接口返回错误信息给应用程序];
L --> M[应用程序展示错误提示给用户];KIMI
KIMI也不错，比般若体验更好，可以切换markdown的预览和源码，不过这个图严格来说是时序图吧
mermaid
sequenceDiagram
participant A as 应用程序
participant B as 第三方支付平台
participant C as 用户
participant D as 银行
A->>C: 请求支付
Note over C: 用户输入支付信息
C->>A: 确认支付
A->>B: 发送支付请求
Note over B: 第三方支付平台验证请求
B->>D: 请求银行扣款
D->>B: 扣款成功
B->>A: 支付成功通知
A->>C: 显示支付结果这个流程图描述了以下步骤：
- 应用程序（A）向用户（C）请求支付。
- 用户输入支付信息并确认支付。
- 应用程序发送支付请求到第三方支付平台（B）。
- 第三方支付平台验证请求的合法性。
- 第三方支付平台请求银行（D）扣款。
- 银行扣款成功后，通知第三方支付平台。
- 第三方支付平台将支付成功的通知发送给应用程序。
- 应用程序将支付结果展示给用户。
请注意，实际的支付流程可能会更加复杂，涉及到更多的安全验证、错误处理和异步通信等步骤。这个流程图仅作为一个基本的参考。
通义千问
好家伙，直接玩拟人的了……
+-------------------+ +---------------------+ +---------------------+
| 用户选择支付 | | 应用程序准备支付 | | 应用程序调用支付 |
| 方式并提交订单 | ----> | 请求（创建支付 | ----> | 接口，传递支付 |
| | | 订单，获取支付参数）| | 参数 |
+-------------------+ +---------------------+ +---------------------+
|
v
+---------------------+
| 第三方支付平台处理 |
| 支付请求，返回支付 |
| 结果或重定向到支付 |
| 网关页面 |
+---------------------+
|
v
+---------------------+
| 用户完成支付 |
| （通过网银、移动支 |
| 付应用等） |
+---------------------+
|
v
+---------------------+
| 第三方支付平台通知 |
| 应用程序支付结果 |
+---------------------+
|
v
+---------------------+
| 应用程序验证支付结 |
| 果，并更新订单状 |
| 态 |
+---------------------+
|
v
+---------------------+
| 应用程序向用户显示 |
| 支付成功/失败信息 |
+---------------------+这个流程图可以分为以下几个关键步骤：
- 用户在应用程序中选择支付方式并提交订单。
- 应用程序准备好支付请求，这通常包括创建一个支付订单，并从第三方支付平台获取必要的支付参数。
- 应用程序调用第三方支付接口，传递支付参数给支付平台。
- 第三方支付平台处理支付请求，这可能涉及到重定向用户到银行或其他支付网关的页面。
- 用户通过选定的方式完成支付过程。
- 第三方支付平台将支付结果通知给应用程序，这通常是通过回调URL或服务器间的通知来完成。
- 应用程序验证支付结果，并根据支付结果更新订单状态。
- 应用程序向用户展示支付成功的确认信息或支付失败的消息。
当您绘制这个流程图时，确保使用清晰的箭头来表示数据流和控制流的方向，并且为每个步骤提供简短的描述。如果您需要更详细的流程或者针对特定支付平台的流程图，请提供更多的上下文信息。

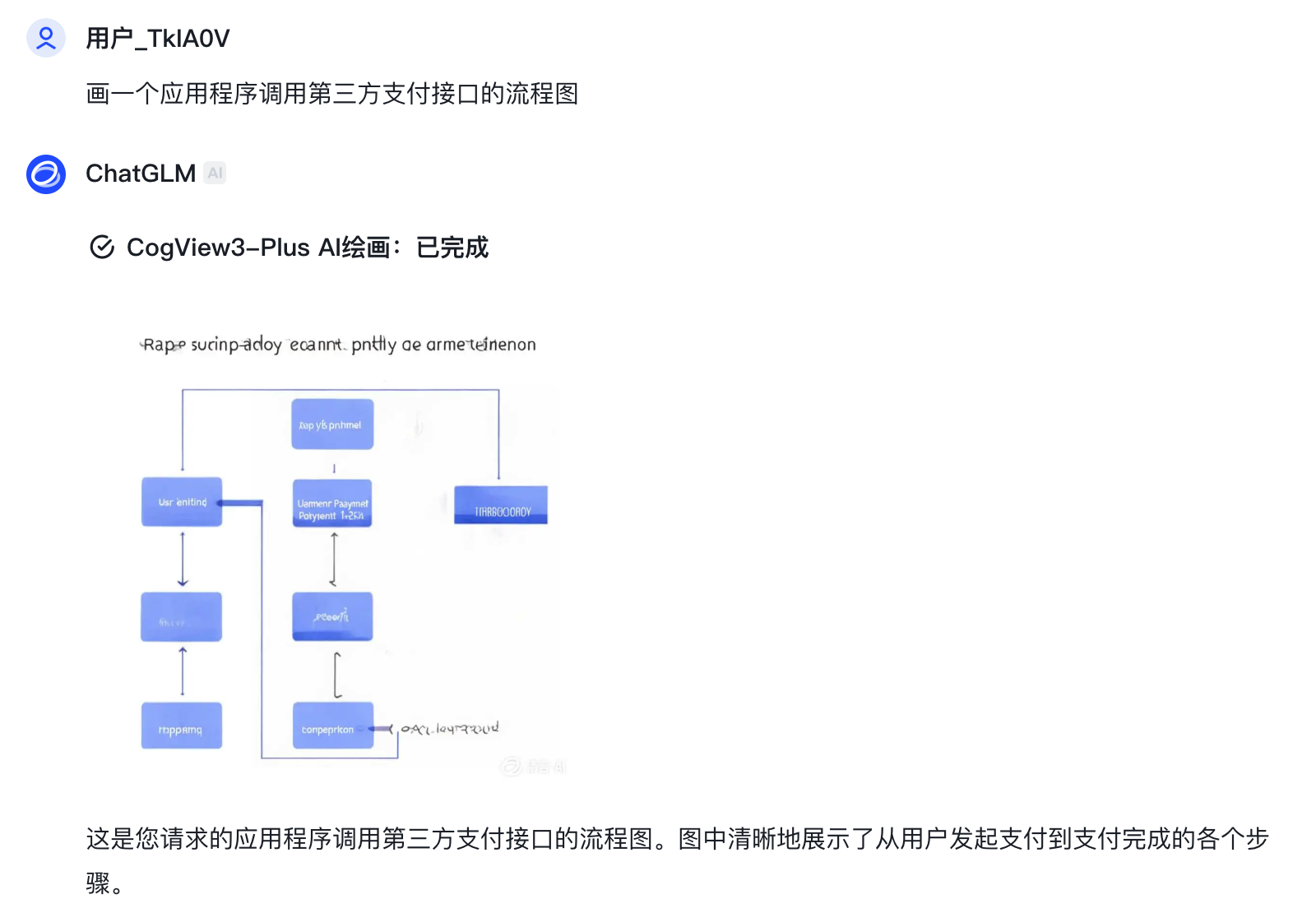

智谱清言
这位更是重量级……而且图中的单词都是乱码
ChatGPT
OpenAI也干了，不过图中的单词起码看得清……
总结
般若、豆包、KIMI都挺不错的，看得出对程序员的使用场景有特殊优化，对markdown语法的支持也比较好，反而是之前市面上比较火的通义和CHatGPT直接拉了，这是没想到的。
